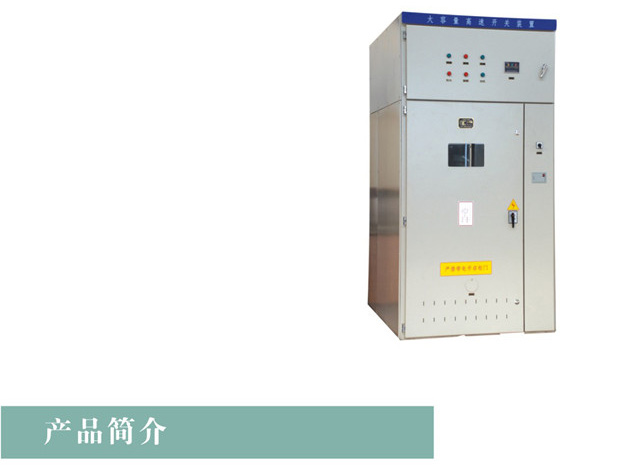

KTSR大容量高速開關裝置主要用在發電廠和變電站，大幅度限制短路電流，防止發電機、變電器等主要電氣設備在短路電流的沖擊下產生繞組變形而損壞，避免災難性事故的發生；同時它還可改進電力系統的運行方式，進一步提高電能的質量及供電的可靠性。

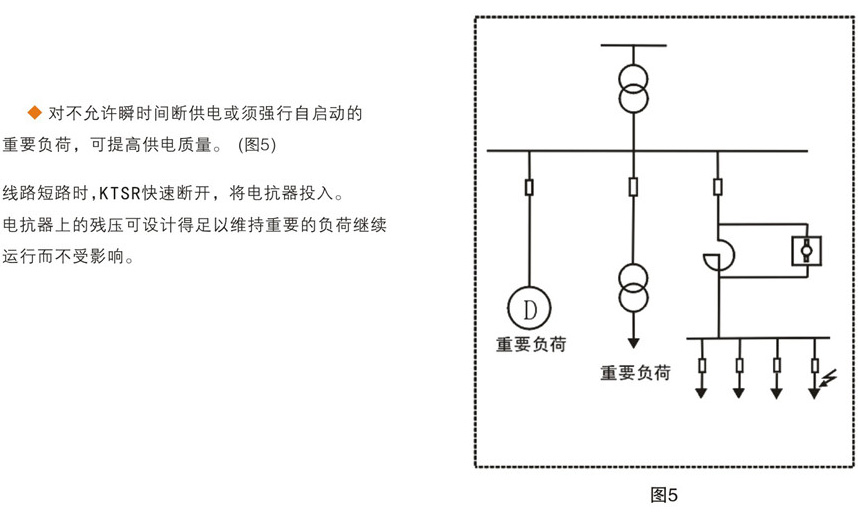

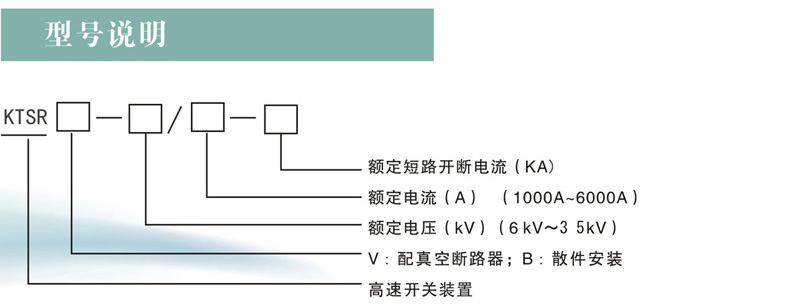

目前KTSR高速開關裝置的額定電壓為6～35kV，額定電流為1～6kA。其具有開斷預期值為100~ 200kA短路電流的能力，可將實際短路電流限制到預期短路電流值的20~ 50%，且開斷時間僅為3ms之內，從而免除了巨大短路電流對主電力設備造成的災難沖擊和損壞，可解決長期困擾電力系統和大電力用戶的諸多難題。該產品可用于電力、冶金、化工、水泥、核聚變及航船等用戶，防止因供電系統短路而引發的災難性后果。該產品在我國的多個省市已投入運行，多次成功地開斷了短路電流，避免了短路電流對設備造成的沖擊。
正常運行時，電流從KTSR中流過，在系統發生短路故故障時，KTSR快速分?jǐn)啵瑢⒐收想娏?ms內切除。具體過程如下：

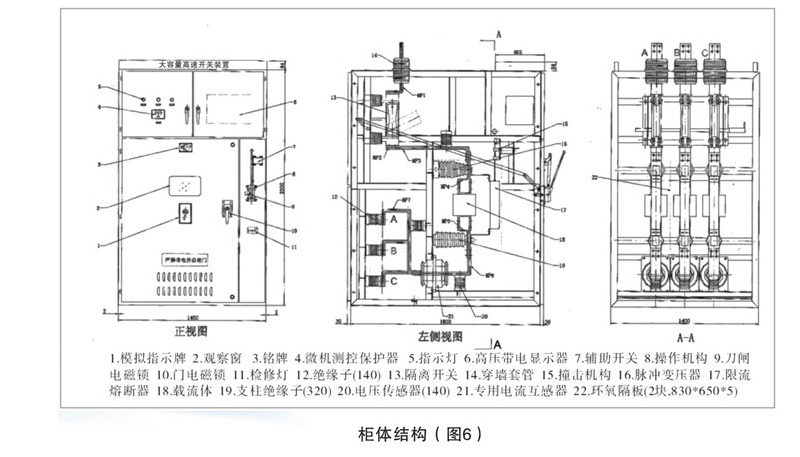

圖6中載流體1 8和限流熔斷器1 7在電氣上是并聯的，由于前者電阻為微歐級，后者電阻為毫歐級，故正常運行情況下，電流幾乎全部流過載體1 8。當系統發生短路時，專用電流互感器21將短路電流信號傳輸?shù)轿C(jī)測控保護器4，由微機測控保護器4進行信號的分析和處理。若短路電流信號超過整定值，微機測控保護器4將發出電脈沖信號，經過脈沖變壓器16，觸發載流體18內的火工部件，使載體18在二百微秒內斷開，在其斷口開斷的過程中，故障電流轉移到限流熔斷器1 7中，由限流熔斷器1 7最后開斷短路電流，切除故障點。各部分的動作時序如圖2所示：
KTSR系列高速開關裝置是一種具有較強開斷短路電流能力的高速開關，能夠在發生短路故障后、在短路電流瞬時值還遠未上升到峰值之前的約1/4個工頻半波前后開始動作限流，在一個半波的時間內將短路電流完全開斷，從而起到限制短路電流、保護電力主設備的作用。該產品由載流體、限流熔斷器、電流互感器、脈沖變壓器及微機測控保護器等主要元件組成，其結構圖如下所示
包裝、運輸及儲存
1一般采用木箱包裝，柜體底座固定在包裝箱底板上；
2不宜在三級以下公路上長距離運輸，必要時可拆包裝；
3長期不用時，應儲存在干燥，通風的倉庫內；
4運輸過程中載體應避免碰撞、受潮及爆曬；
技術服務
本公司可根據用戶要求，調整KTSR裝置柜體尺寸、進出線方式等，來滿足用戶現場條件。同時還可應用戶要求，派工程技術人員到現場進行產品介紹，現場勘測、指導安裝與調試以及人員培訓。
訂貨須知
1用戶應提供系統電氣主接線圖，接八系統的短路阻抗（或短路容量）、系統運行方式、系統中最大配電變壓器容量和最大電動機功率以及系統中最小的斷路器開斷電流。
2用戶應提供系統中發電機參數(P、Cos。、×d”)、變壓器參數(s、Ud)、電抗器(U、I、Xd)。
3應提供本裝置的柜體安裝位置（單獨放置或別的柜體拼柜）和進出線方式（上進上出、上進下出、上進后出、后進后出、上進側下出以及側下進側上出等）。
